Investitori pri usporedbi krova često gledaju vrstu izolacije, debljinu, lambda-vrijednost i cijenu po kvadratnom metru. To su važni podaci, ali ne opisuju ponašanje cijelog krova. Stvarni rezultat ovisi o kontinuitetu izolacije, spojevima, prolasku zraka, kontroli vodene pare, mogućnosti sušenja i izvedbi svakog detalja.
1. Krov treba promatrati kao cjelovit sustav
Izolacija usporava prolazak topline, ali ne može samostalno preuzeti uloge krovnog pokrova, membrane, ventilacijskog sloja, zrakonepropusne ravnine i unutarnje obloge. Svaki od tih dijelova radi zajedno sa susjednim slojevima. Prekid na jednom mjestu može utjecati na veće područje konstrukcije.
Na primjer, dobra lambda-vrijednost ne može nadoknaditi prazninu uz rog kroz koju struji zrak. Jednako tako, velika debljina izolacije ne rješava vlagu ako je mokra konstrukcija prerano zatvorena ili su prodori kroz sloj za kontrolu zraka ostali nezabrtvljeni.
Krov ne štiti jedan materijal, nego pravilno izveden sustav međusobno povezanih slojeva.
2. Koji su osnovni slojevi kosog krova?
Sljedeći pregled prati uobičajeni smjer od vanjske prema unutarnjoj strani. Nije svaki krov jednak: konačan sklop ovisi o projektu, klimi, vrsti pokrova, materijalima, nagibu krova i načinu korištenja prostora.
Krovni pokrov
Uloga: prima oborine, sunce, vjetar i mehanička opterećenja.
Ako je loše izveden: voda može prodrijeti u dublje slojeve, a vjetar podizati elemente.
Povezanost: oslanja se na letve i detalje opšava, prodora, sljemena i strehe.
Letve i kontraletve
Uloga: nose pokrov i stvaraju razmak za odvodnju i strujanje zraka kada je to predviđeno.
Ako su loše izvedene: pokrov može biti nestabilan, a ventilacijski put prekinut.
Povezanost: povezuju pokrov, ventilacijski prostor i donju membranu.
Ventilacijski sloj
Uloga: kada ga sustav predviđa, omogućuje kretanje zraka od strehe prema sljemenu i odvođenje dijela vlage i topline.
Ako je prekinut: sušenje može biti otežano, a ljetno zagrijavanje veće.
Povezanost: zahtijeva slobodne ulazne i izlazne otvore te pravilno položene kontraletve.
Paropropusna vodonepropusna membrana
Uloga: odvodi slučajno dospjelu vodu prema strehi i ograničava prodor vode izvana, uz svojstva definirana projektom.
Ako je oštećena: voda može dosegnuti oplatu, rogove ili izolaciju.
Povezanost: preklopi, prodori i spojevi s limarijom moraju činiti cjelinu.
Daske ili OSB oplata
Uloga: kada postoji, ukrućuje konstrukciju i daje kontinuiranu podlogu drugim slojevima.
Ako je vlažna ili zatvorena bez mogućnosti sušenja: povećava se rizik oštećenja drva i završnih slojeva.
Povezanost: njezin parni otpor i vlažnost moraju biti usklađeni s membranama i izolacijom.
Rogovi i nosiva konstrukcija
Uloga: prenose opterećenja krova na ostatak građevine.
Ako su vlažni, oštećeni ili nepravilno opterećeni: može se smanjiti trajnost i nosivost.
Povezanost: prolaze kroz zonu izolacije pa oblikuju ponavljajuće toplinske mostove koje treba uzeti u obzir.
Toplinska izolacija
Uloga: povećava toplinski otpor i smanjuje prolazak topline kroz krov.
Ako ima praznine, stisnute dijelove ili premalu debljinu: lokalni toplinski tok raste.
Povezanost: mora biti kontinuirana uz rogove, podlogu, rubove i sve prodore.
Kontrola zraka i vodene pare
Uloga: ograničava nekontrolirano strujanje unutarnjeg zraka i regulira prolaz vodene pare prema projektiranom sustavu.
Ako je prekinuta: vlažan zrak može ući u hladnije dijelove sklopa.
Povezanost: mora biti neprekinuta na zidovima, gredama, prozorima i instalacijskim prodorima.
Instalacijski prostor
Uloga: kada postoji, prima kabele i druge instalacije bez nepotrebnog probijanja važnih kontrolnih slojeva.
Ako nije planiran: naknadni radovi mogu oštetiti membrane ili izolaciju.
Povezanost: smješta se između sloja za kontrolu zraka i unutarnje obloge, prema detalju projekta.
Unutarnja obloga
Uloga: završava prostor te može pridonijeti zaštiti konstrukcije, uključujući požarne i akustičke zahtjeve sustava.
Ako je pogrešno odabrana ili montirana: cijeli sklop možda neće postići projektirana svojstva.
Povezanost: pričvršćenja i spojevi moraju biti usklađeni s podkonstrukcijom, instalacijama i zaštitnim slojevima.

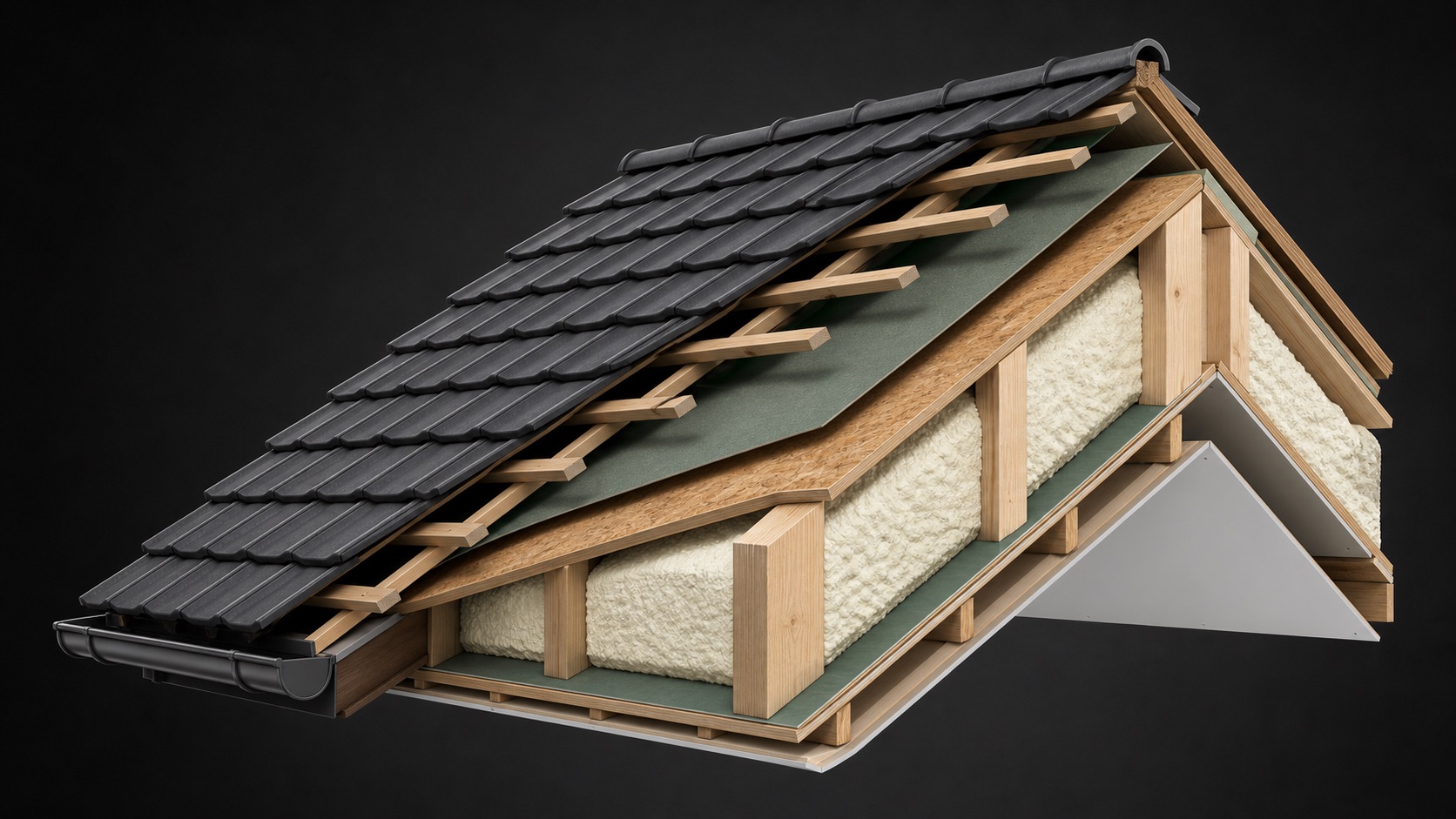

3. Interaktivni presjek kosog krova
Odaberite sloj u presjeku. Na računalu se sloj ističe prelaskom miša ili tipkovničkim fokusom, a na mobitelu dodirom. Oznake su izvedene HTML-om kako bi ostale čitljive i dostupne.
Krovni pokrov
Prva zaštita od oborina, sunca i vjetra. Funkcionira zajedno s letvama, opšavima i detaljima prodora.
4. Zašto redoslijed slojeva mora biti pravilan?
Toplina se prenosi kroz materijale, ali zrak može prenositi toplinu i vlagu kroz mnogo manju pukotinu. Vodena para dodatno prolazi difuzijom kroz slojeve. Ta tri procesa nisu ista i zato se ne rješavaju jednim proizvodom.
Zimi je unutarnji zrak obično topliji i sadrži vlagu. Prema vanjskoj strani krova temperatura slojeva pada. Ako vlažan zrak nekontrolirano dođe do dovoljno hladne površine, može se približiti temperaturi rosišta i stvoriti uvjete za kondenzaciju. Hoće li se to stvarno dogoditi ovisi o temperaturi, relativnoj vlažnosti, količini i smjeru strujanja zraka, parnim svojstvima slojeva te mogućnosti sušenja konstrukcije.
Ljeti se smjer toplinskog toka i uvjeti sušenja mogu promijeniti. Zato se ne smije automatski kopirati sastav krova s drugog objekta ili iz druge klime.
5. Što se događa kada izolacija ne naliježe na podlogu?
Izolacijski materijali usporavaju prijenos topline zato što u svojoj strukturi zadržavaju mnogo malih količina gotovo mirnog zraka. Taj zrak nije isto što i veća, povezana šupljina uz podlogu kroz koju se zrak može kretati.
Šupljine između izolacije i podloge, prekidi uz rogove, nepravilno izrezane ploče ili role i nezabrtvljeni prodori mogu oblikovati put strujanja. Na tom putu topli i vlažni zrak može doći bliže hladnijem dijelu konstrukcije. Posljedice mogu biti povećan lokalni toplinski tok, hladnija unutarnja površina i veći rizik lokalne kondenzacije.
Nije svaka šupljina automatski mjesto kondenzacije. Rizik ovisi o temperaturama, unutarnjoj vlazi, zrakonepropusnosti, veličini i povezanosti šupljine te cjelokupnom sastavu krova.
Mirni zrak u materijalu
Velik broj malih ćelija ili vlaknastih prostora ograničava kretanje zraka i usporava prijenos topline.
Zrak u povezanoj šupljini
Može se kretati uz hladnu podlogu i zaobići dio projektiranog toplinskog otpora.
6. Usporedba načina ugradnje izolacije
Mineralna vuna
Prednosti
- dobar toplinski i zvučni izolator
- negoriva ili vrlo dobro ponašanje u požaru, ovisno o proizvodu
- široko dostupna
- jednostavna za standardne konstrukcije kada je pravilno ugrađena
Osjetljive točke izvedbe
- mora biti precizno izrezana
- ne smije imati praznine ni stisnute dijelove
- spojevi zahtijevaju pažljivu obradu
- rezultat snažno ovisi o kvaliteti ugradnje i povezanim membranama
PUR pjena otvorenih ćelija
Prednosti
- širenjem ispunjava nepravilne prostore
- prilagođava se obliku konstrukcije i prianja uz podlogu
- smanjuje broj spojeva unutar izolacijskog sloja
- pogodna je za određene krovne i potkrovne sustave kada je pravilno projektirana
Važne napomene
- nije zamjena za pravilno projektiranje cijelog sklopa
- debljina i primjena ovise o proizvodu i projektu
- kontrola vodene pare i zraka rješava se prema konkretnom sustavu
- podloga mora biti prikladna i pripremljena za nanošenje
PUR/PIR pjena zatvorenih ćelija
Prednosti
- niža toplinska vodljivost kod mnogih proizvoda
- veća čvrstoća i mala upojnost vode
- dobro prianjanje kod špricanih sustava
- posebne primjene na krovovima, podovima i industrijskim konstrukcijama
Važne napomene
- sustav se projektira prema podlozi i uvjetima vlage
- moraju se provjeriti požarni zahtjevi i završni slojevi
- svojstva ovise o konkretnom proizvodu
7. Otvorene i zatvorene ćelije nisu isti sustav
Otvorenoćelijska i zatvorenoćelijska pjena ne biraju se samo prema lambda-vrijednosti. Razlikuju se prema strukturi, gustoći, krutosti, prolazu vodene pare, ponašanju prema vodi i načinu na koji se uklapaju u ostale slojeve.
| Svojstvo | Otvorenoćelijska pjena | Zatvorenoćelijska pjena |
|---|---|---|
| Struktura i gustoća | Lakša, mekša, pretežno otvorene ćelije | Gušća i tvrđa, pretežno zatvorene ćelije |
| Paropropusnost | U pravilu veća, ovisno o proizvodu i debljini | U pravilu manja, ovisno o proizvodu i debljini |
| Krutost | Manja; prilagodljiva između elemenata konstrukcije | Veća; prikladna gdje se traže čvršća svojstva |
| Tipične primjene | Određeni krovovi, potkrovlja, stropovi i unutarnje konstrukcije | Određeni krovovi, podovi, industrijske i vlagom opterećenije konstrukcije |
| Potrebna debljina | Određuje se prema deklariranoj lambdi i projektu | Određuje se prema deklariranoj lambdi i projektu |
| Uloga u sklopu | Mora biti usklađena s kontrolom zraka, pare i mogućnošću sušenja | Veći parni otpor mora biti usklađen s podlogom i ostalim slojevima |
Ovo nije tehnička deklaracija. Stvarna svojstva, dopuštene namjene i zahtjevi ugradnje provjeravaju se u dokumentaciji konkretnog proizvoda.
8. Primjeri nepravilne izvedbe
Sljedeći tehnički prikazi izdvajaju tipične detalje. Crveno označeno područje ne znači da će šteta sigurno nastati, nego pokazuje mjesto na kojem je kontinuitet sustava oslabljen.

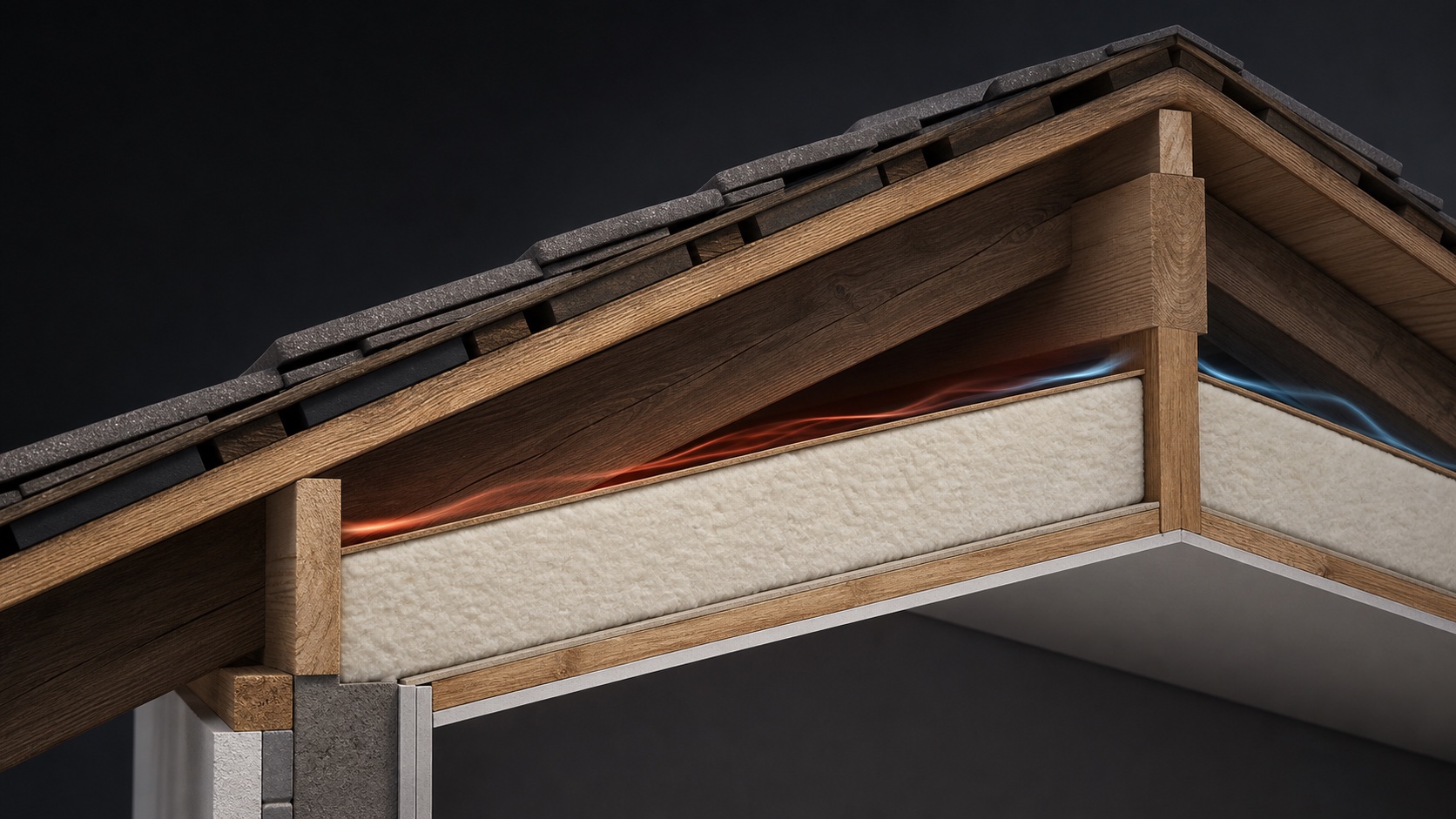

Praznina uz podlogu
Što je pogrešno: izolacija ne naliježe i nastaje povezana zračna šupljina.
Moguća posljedica: strujanje zraka, veći lokalni gubitak i hladnija površina.
Rješenje: zatvoriti šupljinu odgovarajućim materijalom i osigurati kontinuitet sloja.
Loš spoj uz rog
Što je pogrešno: izrezani komad ne prati geometriju drva ili se odvojio od ruba.
Moguća posljedica: ponavljajući toplinski most uz svaki rog.
Rješenje: precizno prilagoditi izolaciju ili primijeniti sustav koji se širenjem prilagođava detalju.
Nezabrtvljen prodor
Što je pogrešno: cijev ili kabel prolazi kroz kontrolni sloj bez trajnog brtvljenja.
Moguća posljedica: unutarnji zrak i vlaga ulaze u hladniji dio sklopa.
Rješenje: koristiti prikladnu manšetu ili sustavno brtvljenje spojeno s okolnom ravninom.

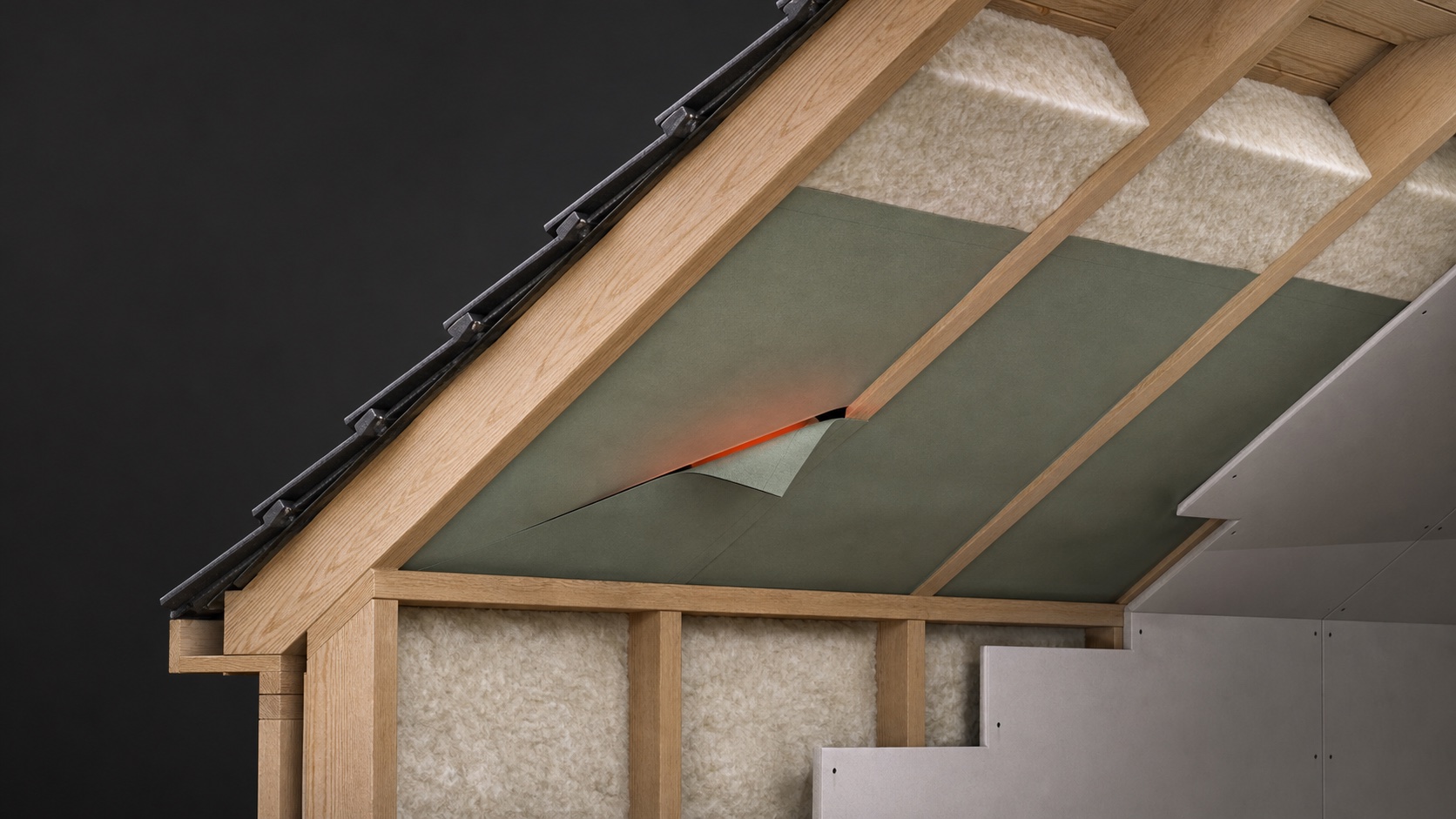

Prekinut sloj kontrole zraka ili pare
Što je pogrešno: preklop, kut ili naknadni rez ostao je otvoren.
Moguća posljedica: nekontroliran prijenos toplog i vlažnog zraka.
Rješenje: obnoviti neprekinutu ravninu kompatibilnim trakama, brtvilima i detaljima sustava.

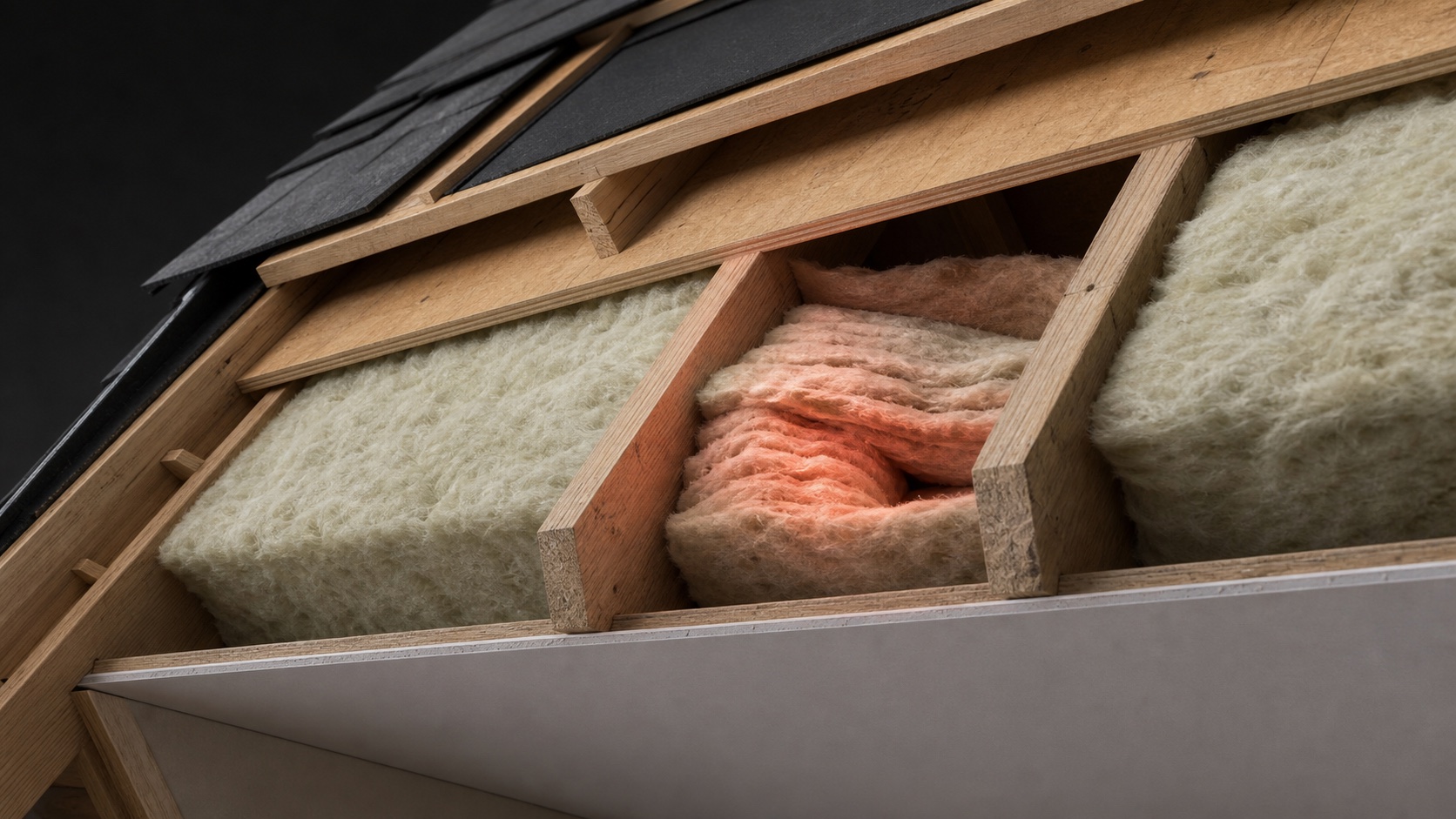

Stisnuta mineralna vuna
Što je pogrešno: prevelik komad je uguran i ne ispunjava ravnomjerno projektiranu debljinu.
Moguća posljedica: neujednačen toplinski otpor i praznine u susjednim zonama.
Rješenje: rezati prema stvarnoj mjeri polja i ugraditi bez pretjeranog sabijanja.

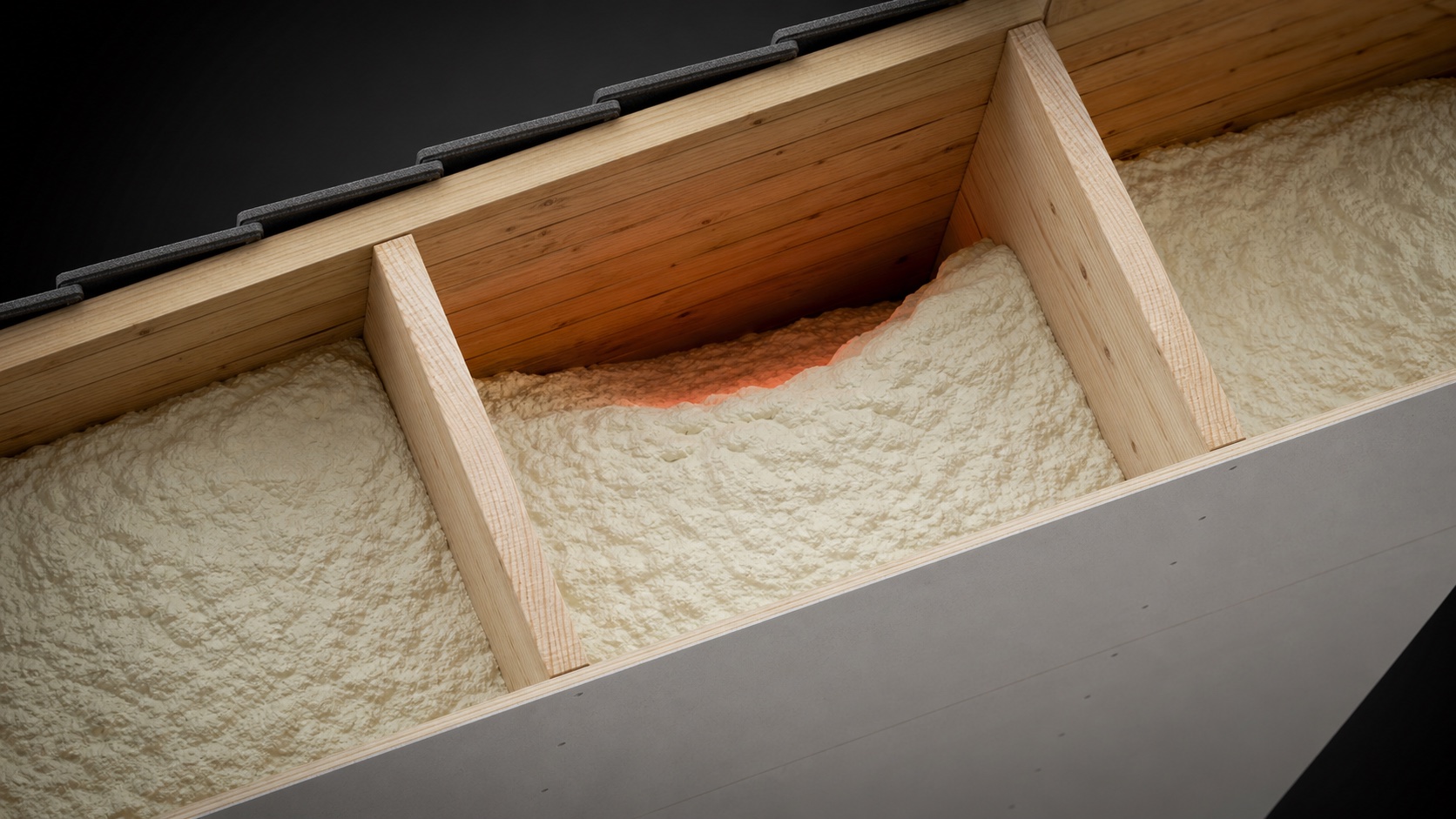

Nedovoljno ispunjen prostor
Što je pogrešno: ugrađena debljina je lokalno manja od projektirane.
Moguća posljedica: niži toplinski otpor i neujednačena temperatura unutarnje površine.
Rješenje: kontrolirati debljinu tijekom izvedbe i dopuniti manjkava mjesta prije zatvaranja konstrukcije.
9. Pravilno nanošenje pjene između rogova
Pravilno izvedena otvorenoćelijska pjena treba prianjati uz prikladno pripremljenu podlogu, ispuniti prostor od roga do roga i postići projektiranu debljinu. Posebna pažnja potrebna je oko spojeva, kosina, prozora, instalacija i svih mjesta na kojima se geometrija mijenja.
- kontinuirano prianjanje uz podlogu bez dubokih povezanih praznina
- ispunjen prostor između konstrukcijskih elemenata
- projektirana debljina provjerena na više mjesta
- kontinuitet oko nepravilnih detalja i prodora
- primjena u skladu s uputama proizvođača i pravilima struke
- provjera podloge, uvjeta nanošenja i izvedenog sloja prije zatvaranja
Prirodno nepravilna površina nije sama po sebi nedostatak
Pjena ne mora izgledati strojno ravno da bi bila pravilno ugrađena. Važniji su kontinuitet, prianjanje, projektirana debljina i pravilna obrada detalja.
10. Najčešće pogreške pri planiranju krova
- odabir izolacije samo prema lambda-vrijednosti
- zanemarivanje zrakonepropusnosti i nekontroliranog strujanja zraka
- kopiranje slojeva s drugog objekta bez provjere uvjeta
- neusklađenost membrana, izolacije i mogućnosti sušenja
- loša obrada prodora, rubova i prijelaza
- prekidi izolacije na spojevima krova sa zidom i drugim elementima
- neprovjerena vlažnost podloge
- zatvaranje mokre konstrukcije
- izvođenje bez jasno definiranog sustava i detalja
- naknadne instalacije koje oštećuju izolaciju ili kontrolne slojeve
11. Kako odabrati pravilan sustav?
Prije konačne odluke o sastavu krova potrebno je prikupiti podatke o prostoru, konstrukciji i očekivanim uvjetima. Ovaj popis pomaže otkriti pitanja koja projekt i izvedbeni detalji moraju riješiti.
Je li potkrovlje grijano?
Kakva je postojeća krovna konstrukcija?
Postoji li OSB ili puna oplata?
Postoji li ventilacijski sloj?
Koji je tip krovnog pokrova?
Kakva je očekivana unutarnja vlažnost?
Koje su zimske i ljetne temperature?
Gdje se nalazi sloj za kontrolu zraka i vodene pare?
Kako su riješeni prodori i spojevi?
Može li se konstrukcija sigurno sušiti?
Koja je projektirana U-vrijednost?
Koji su zahtjevi zaštite od požara za cijeli sklop?
Povezani članci
12. Zaključak
Kvaliteta krova ne može se procijeniti prema nazivu jednog materijala. Pokrov, ventilacija, membrane, oplata, nosiva konstrukcija, izolacija, kontrola zraka i vodene pare te unutarnja obloga moraju biti međusobno usklađeni.
PUR pjena otvorenih ćelija može smanjiti rizik od praznina unutar izolacijskog sloja jer se širenjem prilagođava nepravilnostima i prianja uz podlogu. To je izvedbena prednost, ali nije zamjena za projektiranje, prikladnu podlogu, kontrolu vlage i pravilnu obradu svih spojeva.
Dobro izveden krov nije skup nepovezanih proizvoda. To je sustav u kojem svaki sloj ima jasnu ulogu i neprekinutu vezu sa susjednim slojevima.
