Lambda, U-faktor, R-faktor i toplinski gubici – kako stvarno procijeniti kvalitetu izolacije

Kada se uspoređuju izolacijski materijali, najčešće se govori o lambda vrijednosti. Međutim, lambda je samo jedan dio priče. Stvarni toplinski gubici ovise i o debljini izolacije, sastavu zida ili krova, kvaliteti izvedbe, toplinskim mostovima, fugama i nekontroliranom prolasku zraka. Zato je potrebno razlikovati lambdu, R-faktor, U-faktor i ukupni koeficijent toplinskih gubitaka građevine.

1. Što je lambda vrijednost?

Lambda, označena grčkim slovom λ, predstavlja toplinsku vodljivost materijala. Njezina jedinica je W/(m·K). Lambda pokazuje koliko topline prolazi kroz određeni materijal. Što je vrijednost lambde manja, materijal slabije provodi toplinu i ima bolja izolacijska svojstva.

Primjerice, materijal s lambdom 0,022 W/(m·K) bolje izolira od materijala s lambdom 0,038 W/(m·K). Međutim, lambda opisuje samo svojstvo samog materijala. Ne govori ništa o fugama, spojevima, toplinskim mostovima, prazninama ni kvaliteti ugradnje.

2. Što je R-faktor?

R-faktor predstavlja toplinski otpor određenog sloja materijala. Što je R-faktor veći, sloj se više opire prolasku topline.

• R je toplinski otpor u m²K/W.
• d je debljina materijala izražena u metrima.
• λ je toplinska vodljivost materijala u W/(m·K).

Primjer izračuna

Za 10 cm PUR pjene s lambdom 0,022 W/(m·K):

Za 20 cm istog materijala:

Udvostručenjem debljine približno udvostručujemo toplinski otpor sloja. Ipak, postotno smanjenje ukupnih gubitaka cijelog objekta nije linearno jer na rezultat utječu i ostali dijelovi konstrukcije, prozori, vrata, toplinski mostovi i ventilacija.

3. Što je U-faktor?

U-faktor ili U-vrijednost predstavlja koeficijent prolaska topline kroz cijeli građevinski element. Ne odnosi se samo na izolaciju, nego na sve slojeve zida, krova ili poda.

U izračun mogu ulaziti unutarnji površinski otpor, gipsane ploče, opeka, beton, drvena ili metalna konstrukcija, toplinska izolacija, zračni slojevi, vanjske obloge i vanjski površinski otpor.

Zbroj toplinskih otpora svih slojeva

Izračun U-vrijednosti

Jedinica U-faktora je W/(m²K). Što je U-faktor manji, kroz konstrukciju prolazi manje topline.

4. Kako debljina izolacije utječe na toplinske gubitke?

Dodatna debljina izolacije uvijek povećava toplinski otpor, ali smanjenje ukupnih toplinskih gubitaka nije linearno kada se izražava u postocima. Najveće poboljšanje postiže se prvim centimetrima izolacije. Nakon toga svaki dodatni centimetar i dalje smanjuje toplinski tok, ali je dodatna korist postupno manja.

Prikazani rezultati ilustriraju kako se povećanjem debljine otvorenoćelijske PUR pjene smanjuje provođenje topline. Točni rezultati ovise o toplinskoj vodljivosti konkretnog proizvoda, ispitnoj metodi, temperaturnim uvjetima i sastavu cijele konstrukcije.

5. Zašto sama lambda nije dovoljna?

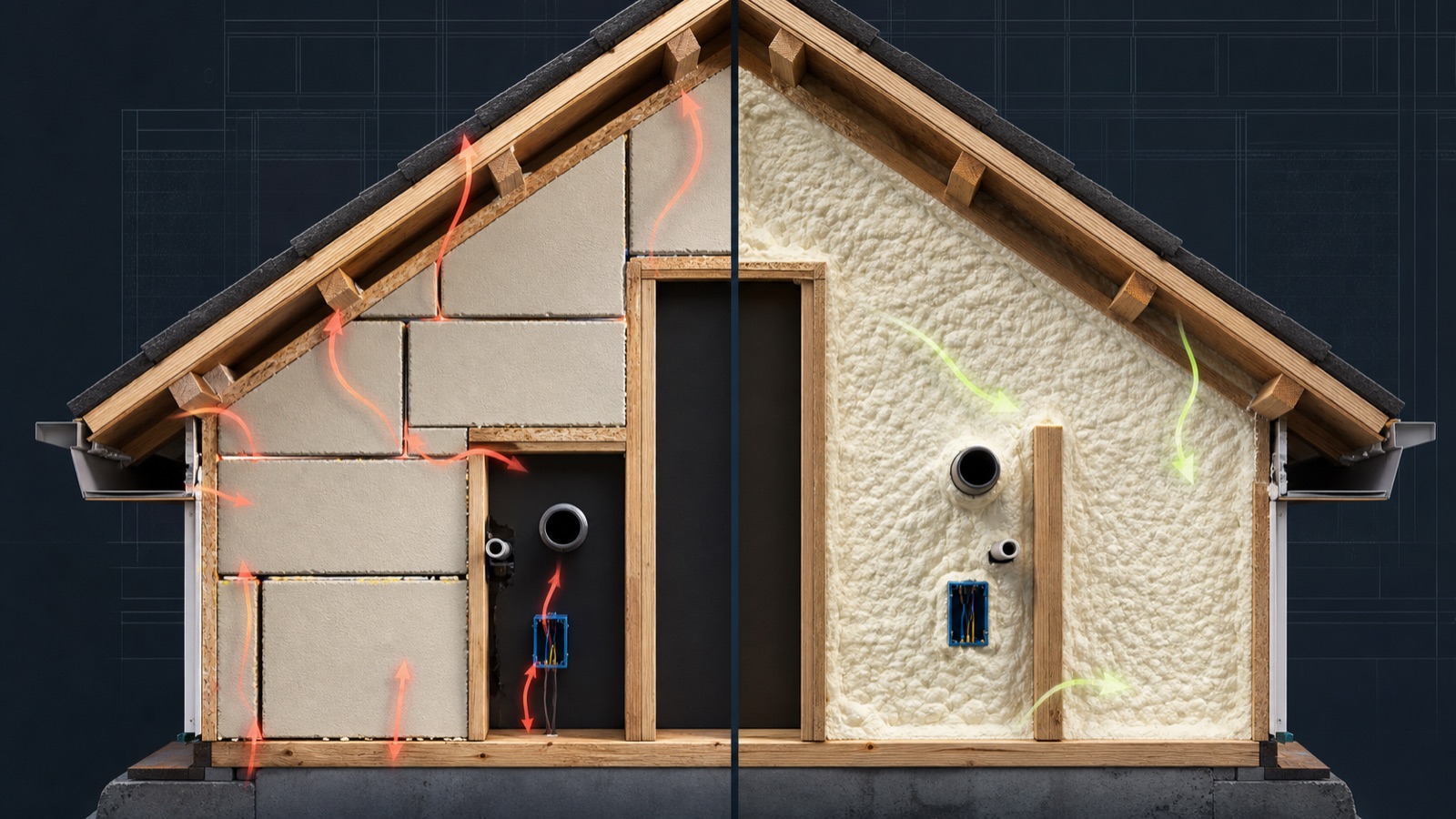

Dva izolacijska sustava s gotovo jednakom lambdom u praksi mogu imati potpuno različite rezultate. Na toplinske gubitke utječu fuge između izolacijskih ploča, loše spojeni ili pomaknuti elementi, nepravilno rezanje izolacije, praznine oko rogova i instalacija, metalni profili, vijci i pričvrsnice, drveni rogovi, armiranobetonski serklaži, spojevi zida i krova, spojevi zida i poda, prodori cijevi i električnih instalacija te strujanje zraka kroz nezabrtvljene pukotine.

Toplina ne prolazi samo kroz površinu izolacije. Ona pronalazi put kroz najslabija mjesta cijele konstrukcije.

6. Što su toplinski mostovi?

Toplinski most je dio konstrukcije kroz koji toplina prolazi lakše nego kroz okolnu površinu. Najčešći toplinski mostovi nalaze se na spoju zida i krova, spoju zida i poda, armiranobetonskim serklažima, balkonima, kutovima građevine, rubovima prozora i vrata, metalnoj podkonstrukciji, pričvrsnicama i drvenim rogovima.

Toplinski mostovi ne mogu se uvijek potpuno ukloniti, ali se pravilnim projektiranjem i kontinuiranim slojem izolacije mogu znatno smanjiti.

7. Formula za ukupne transmisijske toplinske gubitke

• H_T je ukupni koeficijent transmisijskih toplinskih gubitaka građevine, izražen u W/K.
• U_i je U-faktor pojedine površine, izražen u W/(m²K).
• A_i je površina zida, krova, poda, prozora ili vrata, izražena u m².
• Ψ_j je koeficijent linearnog toplinskog mosta, izražen u W/(mK).
• L_j je duljina toplinskog mosta, izražena u metrima.
• χ_k je koeficijent točkastog toplinskog mosta, izražen u W/K.

Prvi dio formule računa gubitke kroz površine, drugi dio gubitke kroz linearne spojeve, a treći dio gubitke kroz pojedinačne pričvrsnice i druge točkaste toplinske mostove.

Fuge i spojevi mogu se odraziti na proračun na više načina. Ako stvaraju lokalne toplinske mostove, obuhvaćaju se Ψ ili χ vrijednostima. Ako zbog njih dolazi do strujanja zraka, tada se dodatni gubitak obrađuje kroz infiltraciju i ventilacijske gubitke.

8. Gubici zbog nekontroliranog prolaska zraka

Transmisijski gubici nisu isto što i gubici ventilacijom i infiltracijom. Čak i kada zid ili krov imaju dobru U-vrijednost, energija se može gubiti kroz pukotine i nezabrtvljene spojeve.

• H_V je koeficijent ventilacijskih toplinskih gubitaka u W/K.
• n je broj izmjena zraka u jednom satu.
• V je grijani volumen prostora u m³.
• 0,33 je približni volumni toplinski kapacitet zraka u Wh/(m³K), pri uobičajenim uvjetima.

Loše izvedene fuge i prodori ne povećavaju samo provođenje topline, nego omogućuju i nekontrolirano strujanje zraka. Zbog toga objekt može imati proračunski dobru U-vrijednost, ali u stvarnosti trošiti više energije.

9. Ukupni toplinski gubici objekta

• H_T predstavlja transmisijske gubitke kroz zidove, krov, pod, prozore, vrata i toplinske mostove.
• H_V predstavlja gubitke zbog ventilacije i infiltracije zraka.

Za toplinski gubitak pri određenoj temperaturnoj razlici koristi se odnos:

• Φ je toplinski gubitak u vatima.
• H je ukupni koeficijent toplinskih gubitaka u W/K.
• ΔT je razlika unutarnje i vanjske temperature u kelvinima ili Celzijevim stupnjevima.

Jednostavan primjer

Ako objekt ima ukupni koeficijent toplinskih gubitaka H = 180 W/K, a razlika između unutarnje i vanjske temperature iznosi 20 K, trenutačni toplinski gubitak iznosi:

To pokazuje zašto se kvaliteta izolacije ne procjenjuje samo prema jednoj deklariranoj vrijednosti materijala. Pouzdana procjena obuhvaća cijelu toplinsku ovojnicu, debljinu i kontinuitet izolacije, toplinske mostove, prozore, vrata te kontroliranu i nekontroliranu izmjenu zraka.
